FPGA-Plattform DE5a-Net-DDR4 Terasic Arria

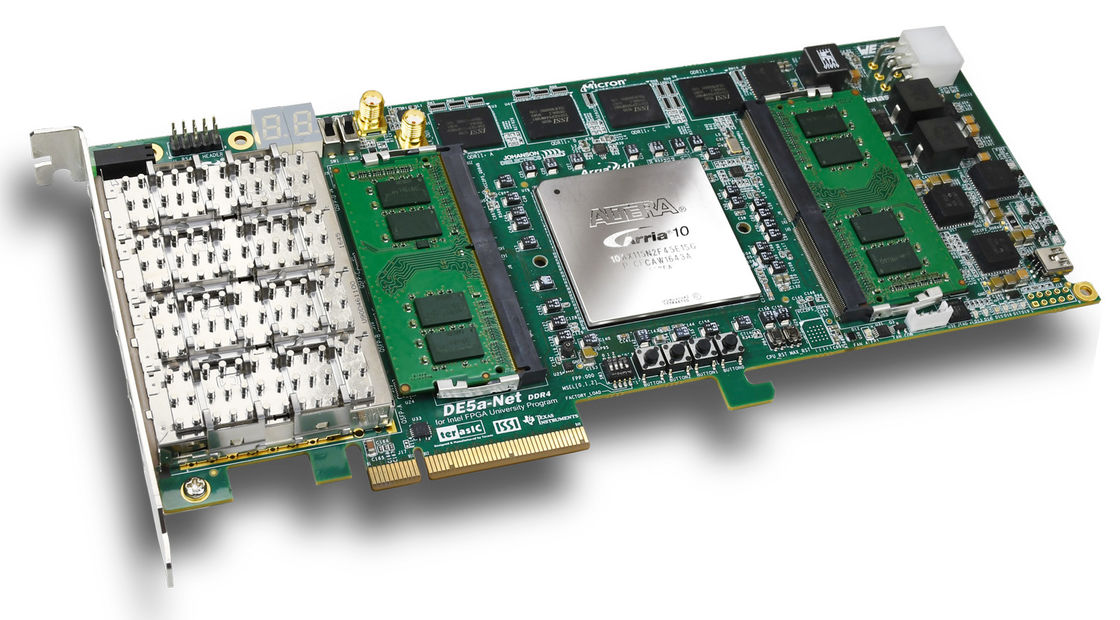

DE5a-Net-DDR4 Entwicklungs- und Ausbildungsboard

Mit der rasant steigenden Nachfrage in den heutigen daten- und rechenintensiven Anwendungen ist das DE5a-Net-DDR4 von Terasic speziell dafür entwickelt worden, künstliche Intelligenz, Hochfrequenzhandel und Hochleistungs-Computing-Workloads zu beschleunigen, um die branchenführende Plattform für eine Vielzahl von Branchen bereitzustellen, die sich auf HPC verlassen, um ihren Wettbewerbsvorteil zu erhalten.

Das DE5a-Net-DDR4 nutzt den leistungsstarken Intel Arria 10 FPGA, um eine schnellere Datenverarbeitung zu ermöglichen. Das Board ist mit einem 16 GB DDR4-Speichermodul ausgestattet, das mit über 75 Gbit/s arbeitet, bis zu 7,876 GB/s Datenübertragung über PCIe Gen 3 x8 Edge zwischen FPGA und Host-PC sowie 4 On-Board-QSFP+-Anschlüssen. Der On-Board-QDRII-Speicher und das DDR4-Modul können eine geringere Anwendungs-Latenz und einen höheren Anwendungsdurchsatz erzielen, was es zu einer hervorragenden Plattform macht, um bahnbrechende Leistung bei der Datenfilterung und algorithmischen Beschleunigung zu erzielen.

Zusätzlich zu diesen Angeboten unterstützt das DE5a-Net-DDR4 den Intel Open VINO™ Toolkit vollständig, um optimale Computer Vision- und Deep Learning-Lösungen bereitzustellen. Die Systeme unserer Kunden können die höchste Rechenleistung und die niedrigsten Kosten für ihre KI-Anwendungen erzielen, indem sie den Arria® 10 FPGA auf dem DE5a-Net-DDR4 nutzen.

FPGA

• Intel® Arria 10 GX FPGA (10AX115N2F45E1SG)

FPGA-Konfiguration

• On-Board USB Blaster II oder JTAG-Header für die FPGA-Programmierung
• Schnelle passive Parallelkonfiguration (FPPx32) über MAX II CPLD und Flash-Speicher

Speicher

• 256 MB FLASH
• 2 unabhängige DDR4 SODIMM-Sockel, bis zu 16 GB 1066 MHz oder 8 GB 1200 MHz für jeden Sockel
• 4 unabhängige 550 MHz QDRII+SRAMs, 18-Bit-Datenbus und 72 Mbit für jeden

Kommunikation und Erweiterung

• Vier QSFP+-Anschlüsse
• PCI Express (PCIe) x8 Edge-Anschluss (enthält Windows PCIe-Treiber)
• Ein RS422-Erweiterungs-Header

Sonstiges

• Allgemeine Benutzereingabe / -ausgabe:
  • 4 LEDs
  • 1 Bracket LED Array
  • 2 7-Segment-Anzeigen
  • 4 Drucktasten
  • 2 Schiebeschalter
  • SMA-Takteingang / -ausgang
• On-Board-Takt
  • 50 MHz Oszillator
  • Programmierbarer Taktgenerator
• Systemüberwachung und -steuerung
  • Temperatursensor
  • Leistungsüberwachung
  • Lüftersteuerung
• Stromversorgung
  • PCI Express 6-Pin-Stromanschluss, 12V DC-Eingang
  • PCI Express Edge-Anschluss-Stromversorgung
• Mechanische Spezifikation
  • PCI Express Standardhöhe und 3/4-Länge
