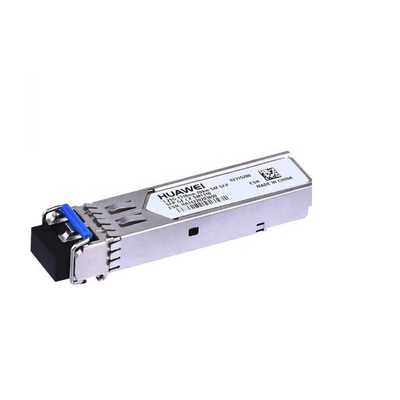

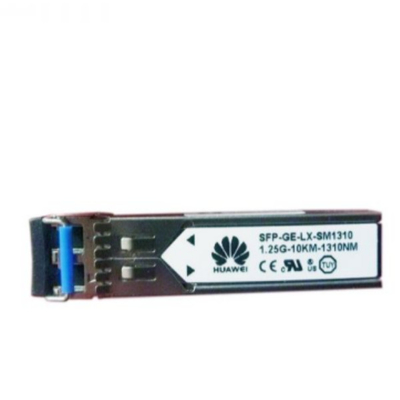

Huawei SFP-GE-LX-SM1310 Optical Transceiver Module ESFP GE Einzelmodus 1310nm 10km LC

Optisches Modul des Monomode- des Gigabits SFP-GE-LX-SM1310 ist ein optisches Modul des sehr weitverbreiteten Gigabits. Die Gigabitmonomode--Paketart ist SFP, ist die Übertragungsrate 1.25G, ist die Mittelwellenlänge 1310nm, und der Getriebeabstand kann 10km erreichen, wenn er mit Monomodefaser verwendet wird. Optische Module des Gigabitmonomode- stützen heiß-austauschbares und dämpfungsärmes. Als nächstes stelle ich etwas Grundlagenkenntnisse des optischen Moduls des Monomode- des Gigabits SFP-GE-LX-SM1310 vor.

Prinzip:

Das Arbeitsprinzip des Gigabitmonomode- ist photoelektrische Umwandlung. Die Sendeseite wandelt elektrische Signale in optische Signale um und nachdem Getriebe durch Glasfasern, die Empfängerseite optische Signale in elektrische Signale umwandelt. Das übertragende Teil ist: das elektrische Signal einer bestimmten Coderate ist Input und verarbeitet durch den internen Fahrerchip, um den Halbleiter-Laser (LD) oder Leuchtdiode (LED) zu fahren um ein moduliertes optisches Signal mit einer entsprechenden Rate auszustrahlen. Es hat einen optischen Steuerungsstromkreis der Macht nach innen, damit die Macht des optischen Signals des Ertrages stabil bleibt. Das empfangende Teil ist: ein optisches Signal mit einer bestimmten Coderate ist der Input in das Modul und in ein elektrisches Signal durch eine helle Demodulatordiode dann umgewandelt.

Spezifikationen SFP-GE-LX-SM1310 der Tabelle 9-8

Einzelteil	Wert
Basisdaten
Modulname	SFP-GE-LX-SM1310
Teilnummer	02315200
Modell	SFP-GE-LX-SM1310
Formfaktor	eSFP
Anwendungsstandard	1000BASE-LX10/LH
Verbindungsstückart	LC
Art aus optischen Fasern	SMF
Arbeitsgehäusetemperatur [°C (°F)]	0°C zu 70°C (32°F zu 158°F)
Übertragungsrate [bit/s]	1 Gbit/s
Zielgetriebeabstand [Kilometer]	Monomodefaser: 10 Kilometer
Übermittler-optische Eigenschaften
Mittelwellenlänge [Nanometer]	1310 Nanometer
Maximale optische Energie Tx [dBm]	dBm -3,0
Minimale optische Energie Tx [dBm]	dBm -9,0
Minimales Löschungsverhältnis [DB]	DB 9
Empfänger-optische Eigenschaften
Rx-Empfindlichkeit [dBm]	dBm -20,0
Überlastungsenergie [dBm]	dBm -3,0

Mitteilungen:

1. Öffnen Sie das Verpacken, überprüfen Sie die Produkte sorgfältig, und nehmen Sie sie leicht.
2. Das Produkt ist eine nagelneue ursprüngliche ungeöffnete Ausrüstung.
3. Alle 3-jährige Garantie der Produkte und der Käufer ist für die Rückholversandkosten verantwortlich.
