Cisco Nexus 9300-GX-Serie-Schalter Cisco N9K-C93600CD-GX

Produktübersicht

Auf der GrundlageCisco ist hier.®Cloud-Scale-Technologie, der Cisco Nexus^®Die 9300-GX-Switches sind die nächste Generation von Fix-Switches der Cisco Nexus 9000-Serie, die 400 Gigabit Ethernet (GE) unterstützen können.Mit dem Anstieg der Anwendungsfälle für Anwendungen, die künstliche Intelligenz (KI) und maschinelles Lernen (ML) erfordernDie Plattform widmet sich dem Bedarf an leistungsfähigen, energieeffizienten und kompakten Switches in der Netzwerkinfrastruktur.Diese Schalter sind für die Unterstützung von 100G- und 400G-Fabriken für die Umgebung von Mobilfunkanbietern konzipiert, einschließlich Netzwerkkante, 5G, IoT, professionelle Mediennetzwerkplattform (PMN), and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densitiesDas Cisco Nexus 9300-GX bietet Investitionsschutz für Kunden.die Bereitstellung höherer Leistung für die Erfüllung der Anforderungen an vergrößerte Spine-Leaf-Gewebe zur Unterstützung des wachsenden Datenverkehrs für Cloud-Anwendungen.

Cisco bietet zwei Betriebsmodi für Cisco Nexus 9000 Series Switches.^®) oder Cisco NX-OS-Modus.

Cisco ACIist eine ganzheitliche, absichtsorientierte Architektur mit zentralisierter Automatisierung und politikbasierten Anwendungsprofilen.bietet ein robustes Transportnetzwerk für dynamische Arbeitslasten und basiert auf einem Netzwerk, das bewährte Protokolle mit neuen Innovationen kombiniert, um ein hochflexibles, skalierbares,und robuste Architektur mit geringer LatenzzeitDieses Gewebe liefert ein Netzwerk, das die anspruchsvollsten und flexibelsten Umgebungen von Rechenzentren unterstützen kann.

Die Anlage ist für das programmierbare Netzwerk ausgelegt.Cisco NX-OSDas Betriebssystem automatisiert die Konfiguration und das Management für Kunden, die das DevOps-Betriebsmodell und die Werkzeugsätze nutzen möchten.

Cisco Nexus 9300-Schalter

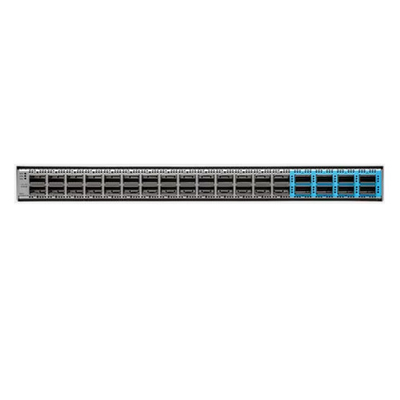

Der Cisco Nexus 93600CD-GX Switch ist ein 1RU-Switch, der 12 Tbps Bandbreite und 4,0 Bpps über 28 feste 40/100G QSFP-28-Ports und 8 feste 10/25/40/50/100/200/400G QSFP-DD-Ports unterstützt. Die 28 Ports unterstützen 10/25-Gbps.Weitere Informationen finden Sie in der nachstehenden Tabelle.

Merkmale und Vorteile

Die Cisco Nexus 9300-GX-Serie bietet folgende Funktionen und Vorteile:

● Architektonische Flexibilität

◦ Branchenführende Cisco Software-Defined Networking (SDN) -Lösung und Cisco ACI^®Unterstützung

◦ Unterstützung für standardbasierte VXLAN-EVPN-Gewebe, einschließlich der hierarchischen Unterstützung von mehreren Standorten (sieheVXLAN-Netzwerk mit MP-BGP EVPN-Steuerungsebenefür weitere Informationen)

◦ Drei-Ebenen-BGP-Architekturen, die horizontale, nicht blockierende IPv6-Netzwerkstrukturen im Web-Skala ermöglichen

◦ Segment-Routing (SR und SRv6) ermöglicht es dem Netzwerk, Multiprotocol Label Switching (MPLS) -Pakete weiterzuleiten und den Verkehr ohne Ressourcenreservierungsprotokoll (RSVP) -Verkehrstechnik (TE) zu erstellen.Es bietet eine Steuerungsplan-Alternative für eine erhöhte Skalierbarkeit und Virtualisierung des Netzwerks

◦ Umfassende Protokollunterstützung für die Unicast- und Multicast-Routingprotokoll-Suiten der Schicht 3 (v4 und v6), einschließlich BGP, Open Shortest Path First (OSPF),Verstärktes Routingprotokoll für innere Gateways (EIGRP), Routing Information Protocol Version 2 (RIPv2), Protocol Independent Multicast Sparse Mode (PIM-SM), Quell-spezifischer Multicast (SSM) und Multicast Source Discovery Protocol (MSDP)

● Umfangreiche Programmierbarkeit

◦ Day-Zero-Automatisierung durch Power On Auto Provisioning (POAP), was die Bereitstellungszeit drastisch reduziert

◦ Branchenführende Integrationen für führende DevOps-Konfigurationsmanagementanwendungen wie Ansible, Chef, Puppet und SALT.Umfangreiche native YANG- und branchenübliche OpenConfig-Modellunterstützung über RESTCONF/NETCONF

◦ Allgegenwärtige APIs für alle Funktionen der Kommandozeilenoberfläche (CLI) (JSON-basierte RPC über HTTP/HTTPs)

● Hohe Skalierbarkeit, Flexibilität und Sicherheit

◦ Flexible Weiterleitungstabellen unterstützen bis zu einer Million geteilter Einträge auf GX-Modellen.

● Intelligentes Puffermanagement

◦ Die Plattform bietet Cisco's innovativeIntelligentes Puffermanagement,die die Möglichkeit bietet, Maus- und Elefantenströme zu unterscheiden und ihnen im Falle von Verbindungsüberlastungen unterschiedliche Warteschlangenmanagement-Systeme auf der Grundlage ihrer Netzwerk-Weiterleitungsanforderungen anzuwenden

◦ Zu den Funktionen des intelligenten Puffermanagements gehören:

◦ Die AFD unterscheidet langlebige Elefantenströme von kurzlebigen Mausströmen, indem sie ETRAP verwendet.Die AFD schließt Mausströme vom Abfallalgorithmus aus, damit die Mausströme ihren gerechten Anteil an der Bandbreite erhalten, ohne von den bandbreitenhungrigen Elefantenströmen ausgehungert zu werden.Außerdem verfolgt AFD die Elefantenströme und unterwirft sie dem AFD-Algorithmus in der Ausgangskette, um ihnen ihren fairen Anteil an der Bandbreite zu gewähren.

◦ ETRAP misst die Bytezahl der eingehenden Flüsse und vergleicht diese mit dem vom Benutzer definierten ETRAP-Schwellenwert.

◦ Dynamische Paketpriorisierung (DPP) bietet die Möglichkeit, Mausströme und Elefantenströme in zwei verschiedene Warteschlangen zu trennen, so dass ihnen unabhängig voneinander Pufferplatz zugewiesen werden kann.Mäuseflüsse, die empfindlich auf Staus und Latenz reagieren, können die Prioritätswarteschlange einnehmen und eine Neuordnung vermeiden, die es den Elefantenflüssen ermöglicht, die gesamte Bandbreite der Verbindung zu nutzen.

● Ferner direkter Speicherzugriff (RDMA) über konvergiertes Ethernet

◦ Die Plattform bietet verlustfreien Transport für Remote Direct Memory Access (RDMA) über konvergiertes Ethernet mit Unterstützung von Data Center Bridging (DCB) -Protokollen:

◦ Prioritätsbasierte Strömungskontrolle (PFC) verhindert Abfälle im Netz und Pause-Frame-Verbreitung pro Prioritätsklasse

◦ Erweiterte Übertragungsauswahl (ETS) behält Bandbreite pro Prioritätsklasse in Netzstreitsituationen vor

◦ Das Data Center Bridging Exchange Protocol (DCBX) kann Prioritäts- und Bandbreiteninformationen mit Endpunkten entdecken und austauschen

◦ Die Plattform unterstützt auch Explicit Congestion Notification (ECN), die eine End-to-End-Benachrichtigung pro IP-Flow durch Markierung von Paketen, die überlastet wurden, ohne den Datenverkehr zu verringern, bietet.Die Plattform kann ECN-Statistiken verfolgen, einschließlich der Anzahl der Markierten Pakete, die überlastet sind

● Konvergenz von LAN und SAN

◦ Fiber Channel over Ethernet (FCoE) N-Port Virtualization (NPV) -Unterstützung ermöglicht es dem Netzwerkadministrator, Domänen-IDs und Managementpunkte in einem Fiber Channel-Netzwerk zu steuern, während es skaliert.Diese Funktion ermöglicht LAN- und SAN-konvergierte Netzwerke auf einer verlustfreien, zuverlässiges Ethernet-Netzwerk

● Hohe Verfügbarkeit von Hardware und Software

◦ Die Virtual Port-Channel (vPC) -Technologie ermöglicht das Multipathing der Schicht 2 durch die Beseitigung des Spanning Tree Protocol (STP).Es ermöglicht auch die vollständige Nutzung der bisectional Bandbreite und vereinfachte Layer 2 logische Topologien ohne die Notwendigkeit, die bestehenden Management- und Bereitstellungsmodelle zu ändern

◦ Das 64-Wege-Equal-Cost-MultiPath (ECMP) -Routing ermöglicht die Verwendung von Layer 3-Fat-Tree-Designs. Diese Funktion hilft Organisationen, Netzwerkengpässe zu vermeiden, die Widerstandsfähigkeit zu erhöhen,und Kapazität mit geringer Netzwerkunterbrechung erhöhen

◦ Erweiterte Neustartfunktionen umfassen heißes und kaltes Patchen

◦ Die Schalter verwenden warmwechselbare Stromversorgungseinheiten (PSU) und Ventilatoren mit N + 1 Redundanz

● Speziell entwickeltes Cisco NX-OS Software Betriebssystem mit umfassenden, bewährten Innovationen

◦ Ein einziges binäres Bild unterstützt jeden Schalter der Cisco Nexus 9000-Serie und vereinfacht die Bildverwaltung.Ein Design, das Fehler isoliert und gleichzeitig die Verfügbarkeit erhöht. Im Falle eines Prozessversagens kann der Prozess ohne Zustandsausfall neu gestartet werden. Das Betriebssystem unterstützt heißes und kaltes Patchen und Online-Diagnostik

◦ Data Center Network Manager (DCNM) ist die Netzwerk-Management-Plattform für alle Cisco NX-OS-fähigen Bereitstellungen, die neue Fabric-Architekturen, IP Fabric for Media,und Speichernetzwerk-Einführungen für das Cisco Nexus-basierte Rechenzentrum. Beschleunigen Sie die Bereitstellung von Tagen auf Minuten und vereinfachen Sie die Bereitstellung von Tag N bis Tag N. Reduzieren Sie Fehlerbehebungszyklen mit grafischer operationeller Sichtbarkeit für Topologie, Netzwerkstruktur,und Infrastruktur. Beseitigen Sie Konfigurationsfehler und automatisieren Sie laufende Änderungen in geschlossener Schleife mit vorgefertigten Bereitstellungsmodellen und Konfigurationskonformitätswarnungen mit automatischer Beseitigung.Genießen Sie eine Echtzeit-Gesundheitsübersicht für StoffeKorrelatierte Sichtbarkeit für Stoffe (Unterlage, Überlagerung, virtuelle und physische Endpunkte), einschließlich Rechenvisualisierung mit VMware

◦ Netzwerkverkehrsüberwachung mit Cisco Nexus Data Broker erstellt einfach, skalierbar,und kostengünstige Netzwerk-Test Access Points (TAPs) und Cisco Switched Port Analyzer (SPAN) für die Überwachung und Analyse des Netzwerkverkehrs

● Cisco Network Assurance Engine (NAE)

◦ Cisco NAE überprüft kontinuierlich, ob die Netzwerkinfrastruktur gemäß der Richtlinienintention funktioniert.Ausstattung, und dynamischer Zustandsebene. NAE kann Probleme im Netzwerk präzise erkennen, feststellen, welche Anwendung oder welcher Teil des Netzwerks betroffen ist, die Ursache des Problems identifizieren,und schlage vor, wie man es repariert.Der kontinuierliche Verifizierungsansatz verwandelt den Tag-2-Betrieb vom reaktiven zum proaktiven Modus, ohne dass Paketdaten verwendet werden.NAE hilft, Ausfälle zu vermeiden, indem sie die Auswirkungen von Veränderungen vorhersagt, reduziert Netzwerk-bezogene IT-Zwischenfälle und verkürzt die durchschnittliche Reparaturzeit um bis zu 66 Prozent. NAE hilft auch bei der Sicherung der Netzwerksicherheit und der Einhaltung der Segmentierung.Die Kommission hat die Kommission aufgefordert, die in den Erwägungsgründen 1 und 2 genannten Maßnahmen zu ergreifen.

Spezifikationen für die Cisco Nexus 9300-GX-Serie

Die Cisco Nexus GX-Serie unterstützt außerdem die Single-Chip-ACI-Spin-and-Leaf-Funktionalität, damit Kunden ein bestimmtes Gerät der GX-Serie verwenden können.entweder in ACI-Rücken- oder ACI-Blatt-Ausbreitung für vollständig flexible Ausbreitungen.
