Produktdetails:
|
| Art der Ware: | Datenkommunikationsschalter | Modell der Maschine: | CISCO-Schalter N9K-C9336C-FX2 |
|---|---|---|---|
| Maschinenhafen: | 36-Hafen | Systemspeicher: | 24 GB |
| Häfen: | 36 x 40/100 Gbps QSFP28-Anschlüsse | CPU: | 4 Kerne |
| SSD-Antrieb: | 128 GBS | ||
| Hervorheben: | Cisco N9K-C9336C-FX2 Datenzentrumsschalter,1RU-Rechenzentrumsschalter |
||
Produktübersicht
Die Cisco Nexus 9300-FX2-Serie ist eine Erweiterung der Nexus 9300-FX-Serie mit höherer Bandbreitenkapazität.Die Switches bieten eine Vielzahl von Schnittstellenoptionen zur transparenten Migration bestehender Rechenzentren von 1 Gbps, und 10-Gbps-Geschwindigkeiten auf 25-Gbps am Server und von 10- und 40-Gbps-Geschwindigkeiten auf 50- und 100-Gbps an der Aggregationsschicht.Bereitstellung großer Puffer, hochflexible Skalierbarkeit der Ebenen 2 und 3 und Leistung, um den sich ändernden Anforderungen virtualisierter Rechenzentren und automatisierter Cloud-Umgebungen gerecht zu werden.
Cisco bietet zwei Betriebsmodi für Cisco Nexus 9000-Series-Switches.Cisco NX-OS SoftwareSie können auch die Infrastruktur einsetzen, die bereit ist, dieCisco Anwendungszentrierte Infrastruktur(Cisco ACI)TM) Plattform, um die Vorteile eines automatisierten, politikbasierten Systemmanagementansatzes (ACI-Modus) voll auszunutzen.
Cisco Nexus 9300-FX2-Serien-Schalter
| Modell | Beschreibung |
| Cisco Nexus 9336C-FX2 | 36 x 40/100 Gbps QSFP28-Anschlüsse |
| Cisco Nexus 9336C-FX2-E | 36 x 40/100 Gbps QSFP28-Anschlüsse |
| Das System ist nicht mehr in Betrieb. | 48 x 1/10/25-Gbps Glasfaseranschlüsse und 12 x 40/100-Gbps QSFP28-Anschlüsse |
| Cisco Nexus 93360YC-FX2 | 96 x 1/10/25-Gbps Glasfaseranschlüsse und 12 x 40/100-Gbps QSFP28-Anschlüsse |
| Cisco Nexus 93216TC-FX2 | 96 x 100M/1/10GBASE-T-Ports und 12 x 40/100 Gigabit QSFP28-Ports |

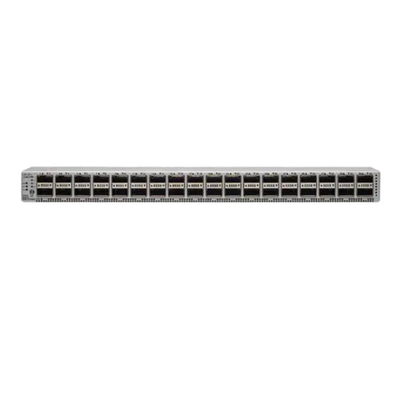

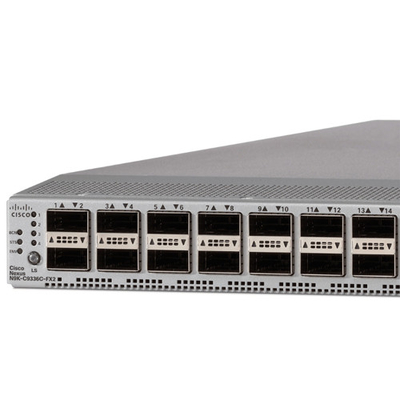

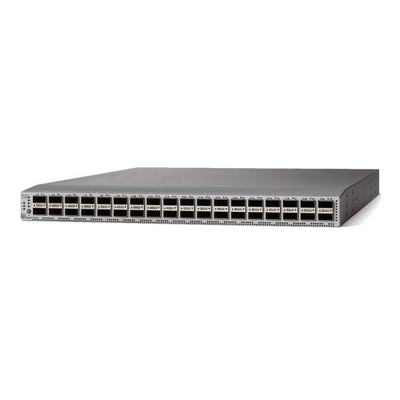

Der Cisco Nexus 9336C-FX2 Schalterist ein 1RU-Switch, der 7,2 Tbps Bandbreite und über 2,4 Bpp unterstützt. Der Switch kann so konfiguriert werden, dass er als 1/10/25/40/50/100-Gbps arbeitet und flexible Optionen in einem kompakten Formfaktor bietet.Breakout wird in allen Häfen unterstützt.Weitere Informationen finden Sie in der nachstehenden Tabelle.
Merkmale und Vorteile
Die Cisco Nexus 9300-FX2-Serie bietet folgende Funktionen und Vorteile:
● Architektonische Flexibilität
◦ Branchenführende Software Defined Networking Lösung Cisco ACITMUnterstützung.
◦ Unterstützung für standardbasierte VXLAN-EVPN-Gewebe, einschließlich hierarchischer Unterstützung für mehrere Standorte (sieheVXLAN-Netzwerk mit MP-BGP EVPN-Steuerungsebenefür weitere Informationen).
◦ Drei-Ebenen-BGP-Architekturen, die horizontale, nicht blockierende IPv6-Netzwerkstrukturen im Web-Skala ermöglichen.
◦ Segment-Routing ermöglicht es dem Netzwerk, Multiprotocol Label Switching (MPLS) -Pakete weiterzuleiten und den Verkehr ohne Ressourcenreservierungsprotokoll (RSVP) -Verkehrstechnik (TE) zu erstellen.Es bietet eine Steuerungsplan-Alternative für eine erhöhte Skalierbarkeit und Virtualisierung des Netzwerks.
◦ Umfassende Protokollunterstützung für Unicast- und Multicast-Routing-Protokoll-Suiten der Ebene 3 (v4/v6), einschließlich BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Routing-Informationsprotokoll Version 2 (RIPv2), Protokoll-unabhängiger Multicast-Sparmodus (PIM-SM), Quell-spezifischer Multicast (SSM) und Multicast-Quellentdeckungsprotokoll (MSDP).
● Umfangreiche Programmierbarkeit
◦ Day Zero-Automatisierung durch Power On Auto Provisioning, was die Bereitstellungszeit drastisch reduziert.
◦ Branchenführende Integrationen für führende Entwickler von Konfigurationsmanagementanwendungen Ansible, Chef, Puppet, SALT.Umfangreiche Native-YANG- und Industriestandard-OpenConfig-Modellunterstützung über RESTCONF/NETCONF.
◦ Allgegenwärtige APIs für alle Switch-CLI-Funktionen (JSON-basierte RPC über HTTP/HTTPs).
● Hohe Skalierbarkeit, Flexibilität und Sicherheit
◦ Flexible Weiterleitungstabellen unterstützen bis zu 1 Million freigegebene Einträge auf FX2-Modellen.
◦ Unterstützung von IEEE 802.1ae MAC Security (MACsec) auf allen Ports von Modellen 9300-FX2 mit einer Geschwindigkeit von 1 Gbps oder mehr, ermöglicht die Verschlüsselung des Datenverkehrs auf der physischen Ebene und stellt einen sicheren Server bereit,Grenzblatt, und Verbindung von Blatt zu Wirbelsäule
● Intelligentes Puffermanagement
◦ Die Plattform bietet Cisco's innovativeIntelligentes Puffermanagement, die die Fähigkeit bietet, Maus- und Elefantenströme zu unterscheiden und ihnen im Falle von Verbindungsüberlastungen unterschiedliche Schlangenmanagement-Systeme auf der Grundlage ihrer Netzwerk-Weiterleitungsanforderungen anzuwenden.
◦ Intelligente Puffermanagementfunktionen sind:
◦ Die AFD unterscheidet langlebige Elefantenströme von kurzlebigen Mausströmen, indem sie ETRAP verwendet.Die AFD schließt Mausströme vom Abfallalgorithmus aus, damit die Mausströme ihren gerechten Anteil an der Bandbreite erhalten, ohne von den bandbreitenhungrigen Elefantenströmen ausgehungert zu werden.Außerdem verfolgt AFD die Elefantenströme und unterwirft sie dem AFD-Algorithmus in der Ausgangskette, um ihnen ihren fairen Anteil an der Bandbreite zu gewähren.
◦ ETRAP misst die Bytezahl der eingehenden Flüsse und vergleicht diese mit dem vom Benutzer definierten ETRAP-Schwellenwert.
◦ Dynamische Paketpriorisierung (DPP) bietet die Möglichkeit, Mausströme und Elefantenströme in zwei verschiedene Warteschlangen zu trennen, so dass ihnen unabhängig voneinander Pufferplatz zugewiesen werden kann.Mäuseflüsse, empfindlich auf Staus und Latenz können Prioritätswarteschlange nehmen und eine Neuordnung vermeiden, die es den Elefantenströmen ermöglicht, die volle Bandbreite des Links zu nehmen.
● RDMA über konvergiertes Ethernet
◦ Die Plattform bietet verlustfreien Transport für RDMA über konvergiertes Ethernet mit Unterstützung von DCB-Protokollen:
◦ Prioritätsbasierte Strömungskontrolle (PFC) zur Verhinderung von Abfällen im Netz und Pause der Bildverbreitung pro Prioritätsklasse.
◦ Erweiterte Übertragungsauswahl (ETS) zur Reservierung der Bandbreite pro Prioritätsklasse bei Netzkonflikten.
◦ Datenzentrum-Bridging-Austauschprotokoll (DCBX) zur Entdeckung und zum Austausch von Prioritäts- und Bandbreiteninformationen mit Endpunkten.
◦ Die Plattform unterstützt auch die Explicit Congestion Notification (ECN), die eine Ende-zu-Ende-Benachrichtigung pro IP-Flow bietet, indem Pakete markiert werden, die überlastet sind, ohne den Datenverkehr zu verlieren.Die Plattform ist in der Lage, ECN-Statistiken über die Anzahl der markierten Pakete, die überlastet sind, zu verfolgen.
● LAN- und SAN-Konvergenz
◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesDiese Funktion ermöglicht die Konvergenz von LAN- und SAN-Netzwerken auf einem verlustfreien, zuverlässigen Ethernet-Netzwerk.
● Hohe Verfügbarkeit von Hardware und Software
◦ Die virtuelle Port-Channel-Technologie (vPC) ermöglicht das Multi-Pathing der Schicht 2 durch die Beseitigung des Spanning Tree-Protokolls.Es ermöglicht auch die vollständige Nutzung der bisectional Bandbreite und vereinfachte Layer 2 logische Topologien ohne die Notwendigkeit, die bestehenden Management- und Bereitstellungsmodelle zu ändern.
◦ Das 64-Wege-Equal-Cost-MultiPath (ECMP) -Routing ermöglicht die Verwendung von Layer 3-Fat-Tree-Designs. Diese Funktion hilft Organisationen, Netzwerkengpässe zu vermeiden, die Widerstandsfähigkeit zu erhöhen,und Kapazität mit geringer Netzwerkunterbrechung erhöhen.
◦ Erweiterte Neustartfunktionen beinhalten heißes und kaltes Patchen.
◦ Die Schalter verwenden warmwechselbare Stromversorgungseinheiten (PSU) und Ventilatoren mit N+1 Redundanz.
● Speziell entwickeltes Cisco NX-OS Software Betriebssystem mit umfassenden, bewährten Innovationen
◦ Das Betriebssystem ist modular mit einem speziellen Prozess für jedes Routing-Protokoll:Ein Design, das Fehler isoliert und gleichzeitig die Verfügbarkeit erhöht. Im Falle eines Prozessfehlers kann der Prozess ohne Zustandsausfall neu gestartet werden. Das Betriebssystem unterstützt heißes und kaltes Patchen und Online-Diagnostik.
◦ Data Center Network Manager (DCNM) ist die Netzwerk-Management-Plattform für alle NX-OS-fähigen Bereitstellungen, die neue Fabric-Architekturen, IP Fabric for Media,und Speichernetzwerke für den Cisco Nexus®Beschleunigen Sie die Bereitstellung von Tagen auf Minuten und vereinfachen Sie die Bereitstellung von Tag N bis Tag N.Reduzieren Sie Fehlerbehebungszyklen mit grafischer Betriebssichtbarkeit für Topologie, Netzwerkstruktur und -infrastruktur. Konfigurationsfehler beseitigen und laufende Änderungen in geschlossenem Kreislauf automatisieren,mit vorgefertigten Bereitstellungsmodellen und Konfigurationskonformitätswarnung mit automatischer Korrektur. Echtzeit-Gesundheitssumme für Stoff, Geräte und Topologie. Korrelatierte Sichtbarkeit für Stoff (Unterlage, Überlagerung, virtuelle und physische Endpunkte), einschließlich Rechenvisualisierung mit VMware.
◦ Netzwerkverkehrsüberwachung mit Cisco Nexus Data Broker erstellt einfach, skalierbar,und kostengünstige Netzwerk-Test Access Points (TAPs) und Cisco Switched Port Analyzer (SPAN) für die Überwachung und Analyse des Netzwerkverkehrs.
● Unterstützung der Plattform Cisco Tetration Analytics
◦ Die Telemetrieinformationen der Nexus 9300-Serien-Switches werden standardmäßig alle 100 Millisekunden direkt aus dem Application-Specific Integrated Circuit (ASIC) des Switches exportiert.Diese Informationen bestehen aus drei Arten von Daten:: a) Flussinformationen, diese Informationen enthalten Informationen über Endpunkte, Protokolle, Ports, wann der Fluss gestartet wurde, wie lange der Fluss aktiv war usw. b) Variation zwischen Paketen,Diese Informationen erfassen alle Variationen zwischen den Paketen innerhalb des FlussesBeispiele sind Variationen in Time To Live (TTL), IP- und TCP-Flaggen, Nutzlastlänge usw. (c) Kontextdetails, Kontextinformationen werden außerhalb des Paketheaders abgeleitet,einschließlich der Veränderung der Puffernutzung, Paketabfälle innerhalb eines Flusses, Assoziation mit Tunnelendpunkten usw.
◦ Die Cisco Tetration Analytics-Plattform verbraucht diese Telemetrie-Daten,Und durch die Verwendung von unüberwachtem maschinellem Lernen und Verhaltensanalyse kann es eine hervorragende, allgegenwärtige Sichtbarkeit in Echtzeit über alles in Ihrem Rechenzentrum bieten. Durch den Einsatz algorithmischer Ansätze bietet die Cisco Tetration Analytics Plattform eine tiefe Anwendungsinsichten und Interaktionen, die dramatisch vereinfachte Operationen ermöglichen, ein Null-Vertrauensmodell,und die Migration von Anwendungen zu jeder programmierbaren InfrastrukturWeitere Informationen finden Sie unterDie Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem vorliegenden Beschluss zu unterbreiten..
● Cisco Network Assurance Engine (NAE)
◦ Cisco NAE überprüft kontinuierlich, ob die Netzwerkinfrastruktur gemäß der Richtlinienintention funktioniert, und nutzt die Fähigkeit mathematischer Modelle, um im Namen des Betreibers in der Richtlinie zu argumentieren.Konfiguration und dynamische Zustandsebene. NAE kann Probleme im Netzwerk präzise anzeigen, feststellen, welche Anwendung oder welcher Teil des Netzwerks betroffen ist, die Ursache des Problems ermitteln und vorschlagen, wie es behoben werden kann.Der kontinuierliche Verifizierungsansatz verändert den Tag 2 des Betriebs vom reaktiven zum proaktiven Modus, ohne dass Paketdaten verwendet werden.NAE hilft, Ausfälle zu vermeiden, indem es die Auswirkungen von Änderungen vorhersagt, IT-Zwischenfälle im Zusammenhang mit dem Netzwerk reduziert und die durchschnittliche Reparaturzeit um bis zu 66% verkürzt.NAE hilft auch bei der Gewährleistung der Netzwerksicherheit und der Einhaltung der SegmentierungWeitere Informationen über NAE finden Sie unterDie Kommission hat die Kommission aufgefordert, die in den Erwägungsgründen 1 und 2 genannten Maßnahmen zu ergreifen..
Cisco-Nexus 9Spezifikationen für Schalter der Baureihe 300-FX2
| Merkmal | Cisco Nexus 9336C-FX2 | Cisco Nexus 9336C-FX2-E | Das System ist nicht mehr in Betrieb. | Cisco Nexus 93360YC-FX2 | Cisco Nexus 93216TC-FX2 |
| Häfen | 36 x 40/100 Gbps QSFP28-Anschlüsse | 36 x 40/100 Gbps QSFP28-Anschlüsse | 48 x 1/10/25-Gbps- und 12 x 40/100-Gbps-QSFP28-Anschlüsse | 96 x 1/10/25-Gbps- und 12 x 40/100-Gbps-QSFP28-Ports | 96 x 100M/1/10GBASE-T-Ports und 12 x 40/100-Gbps-QSFP28-Ports |
| Unterstützte Geschwindigkeiten |
Einheitliche Datenverbindung Ausbruch unterstützt in allen Häfen, 1-36: 100G, 2x50G NRZ, 40G nativ, 4x10/25G (10G w/QSA) 1G w/QSA mit Ausnahme der Ports 1-6 und 33-36 |
Einheitliche Datenverbindung Ausbruch unterstützt in allen Häfen, 1-36: 100G, 2x50G NRZ, 40G nativ, 4x10/25G (10G w/QSA) 1G w/QSA mit Ausnahme der Ports 1-6 und 33-36 |
1/10/25-Gbps auf Downlinks 40/100-Gbps bei Aufwärtsverbindungen |
1/10/25-Gbps auf Downlinks 40/100-Gbps bei Aufwärtsverbindungen Durchbruch unterstützte Ports, 97-108: 4x10/25G |
100M/1/10 Gbps RJ45-Abwärtsverbindungen 40/100-Gbps bei Aufwärtsverbindungen Durchbruch unterstützte Ports, 97-108: 4x10/25G |
| FC/FCoE | N/A | 16/32-Gbps Glasfaserkanal | N/A | 16/32-Gbps Glasfaserkanal | N/A |
| CPU | 4 Kerne | 4 Kerne | 4 Kerne | 4 Kerne | 4 Kerne |
| Systemspeicher | 24 GB | 24 GB | Bis zu 24 GB | Bis zu 24 GB | Bis zu 24 GB |
| SSD-Laufwerk | 128 GB | 128 GB | 128 GB | 128 GB | 128 GB |
| Systempuffer | 40 MB | 40 MB | 40 MB | 40 MB | 40 MB |
| Verwaltungshäfen | 2 Ports: 1 RJ-45 und 1 SFP+ | 2 Ports: 1 RJ-45 und 1 SFP+ | 2 Ports: 1 RJ-45 und 1 SFP+ | 2 Ports: 1 RJ-45 und 1 SFP+ | 2 Ports: 1 RJ-45 und 1 SFP+ |
| USB-Anschlüsse | 1 | 1 | 1 | 1 | 1 |
| RS-232-Serieanschlüsse | 1 | 1 | 1 | 1 | 1 |
| Stromversorgungen (bis zu 2) |
750 Watt Wechselstrom2, 1100W Wechselstrom, 1100W Gleichstrom, 1100W HVAC/HVDC | Bei der Verwendung von Elektrotechniken, die für die Bereitstellung von Elektrotechniken verwendet werden, sind die folgenden Anforderungen zu beachten: | 750 Watt Wechselstrom2, 1100W Wechselstrom, 1100W Gleichstrom, 1100W HVAC/HVDC | 1200W Wechselstrom, 930W Gleichstrom, 1200W HVAC/HVDC | 1200W Wechselstrom, 930W Gleichstrom, 1200W HVAC/HVDC |
| Typische Leistung (AC) | 337W | 337W | 298W | 404 W | 580 W |
| Höchstleistung (AC) | 719W | 705W | 708W | 900 W | 965 W |
| Eingangsspannung (AC) | 100 bis 240 V | 100 bis 240 V | 100 bis 240 V | 100 bis 240 V | 100 bis 240 V |
| Eintrittsspannung (Hochspannung Wechselstrom (HVAC)) | mit einer Leistung von 100 V bis 277 V | mit einer Leistung von 100 V bis 277 V | mit einer Leistung von 100 V bis 277 V | mit einer Leistung von 100 V bis 277 V | mit einer Leistung von 100 V bis 277 V |
| Eingangsspannung (gleiche Strom) | ¥40 bis ¥72V | ¥40 bis ¥72V | ¥40 bis ¥72V | ¥40V bis ¥72V | ¥40V bis ¥72V |
| Eintrittsspannung (Hochspannungsgleichstrom [HVDC]) | ¥240 bis ¥380V | ¥240 bis ¥380V | ¥240 bis ¥380V | ¥240V bis ¥380V | ¥240V bis ¥380V |
| Frequenz (AC) | 50 bis 60 Hz | 50 bis 60 Hz | 50 bis 60 Hz | 50 bis 60 Hz | 50 bis 60 Hz |
| Fans | 3 doppelte Ventilatorschalen | 6 | 5 | 3 Ventilatorteller | 3 Ventilatorteller |
| Luftströmung | Ein- und Auslassanschluss an der Hafenseite | Ein- und Auslassanschluss an der Hafenseite | Ein- und Auslassanschluss an der Hafenseite | Ein- und Auslassanschluss an der Hafenseite | Ein- und Auslassanschluss an der Hafenseite |
| Physische Abmessungen (H x W x D) |
1.72 x 17.3 x 24.5 Zoll (4.4 x 43.9 x 62.3 cm) | 1.72 x 17.3 x 24.7 Zoll (4.4 x 43.9 x 62.7 cm) | 2.1 x 17,3 x 23,3 Zoll (5,3 x 43,9 x 59,1 cm) | 3.38 x 17.41 x 24.14in. (8.59 x 44.23 x 61.31 cm) | 3.38 x 17.41 x 23.6 Zoll (8.59 x 44.2 x 59.9 cm) |
| Akustik | 76.2 dBA bei 50% der Lüfterdrehzahl, 85,3 dBA bei 70% der Lüfterdrehzahl und 92,3 dBA bei 100% der Lüfterdrehzahl | 740,7 dBA bei 50% der Lüftergeschwindigkeit, 80,4 dBA bei 70% der Lüftergeschwindigkeit und 88,1 dBA bei 100% der Lüftergeschwindigkeit | 76.4 dBA bei 50% der Lüfterdrehzahl, 83,3 dBA bei 70% der Lüfterdrehzahl und 92,1 dBA bei 100% der Lüfterdrehzahl | 76.7 dBA bei 40% der Lüftergeschwindigkeit, 88.7 dBA bei 70% der Lüftergeschwindigkeit und 97.4 dBA bei 100% der Lüftergeschwindigkeit | 76.7 dBA bei 40% der Lüftergeschwindigkeit, 88.7 dBA bei 70% der Lüftergeschwindigkeit und 97.4 dBA bei 100% der Lüftergeschwindigkeit |
| RoHS-Konformität | - Ja, das ist es. | - Ja, das ist es. | - Ja, das ist es. | - Ja, das ist es. | - Ja, das ist es. |
| MTBF | 352,590 Stunden | 292,740 Stunden | 365,610 Stunden | 320,040 Stunden | 290,680 Stunden |
| Mindestbild des ACI | - Ich bin nicht sicher, ob das stimmt.1.2 | ACI-N9KDK9-14.0 | ACI-N9KDK9-14.1.2 |
ACI-N9KDK9-14.1.2
|
|
| Mindestbild von NX-OS | NXOS-703I7.3 | NXOS-10.1 (b) | NXOS-703I7.3 | NXOS-9.3(1) | NXOS-9.3(1) |
2 Typische und maximale Leistungswerte basieren auf dem Eingang aus dem Stromkreis.NXA-PAC-750W-PI) basiert auf der Ausgangsbewertung an der Innenseite des Schalters.
Tabelle 3 listet die Leistungs- und Skalierbarkeitsspezifikationen für die Switches der Cisco Nexus 9300-FX2/FX2-E-Serie auf.
