Benutzeroberfläche Name Connector Typ Beschreibung Teile, die verwendet werden können
10/100/1000BASE-T Ethernet elektrische Schnittstelle RJ45 10/100/1000BASE-T Ethernet elektrische Schnittstelle wird hauptsächlich zum Empfangen und Senden von 10 Mbit/100/Gigabit-Diensten verwendet.
10GE SFP+ Ethernet-Optische Schnittstelle Die SFP+ SFP+ Ethernet-Optische Schnittstelle unterstützt 1000M adaptiv und wird hauptsächlich für den Empfang und die Übertragung von Gigabit/10000 Gigabit-Diensten verwendet.
Industrieoptischer Empfänger (unterstützt nur optische Empfänger mit einer maximalen Entfernung von ≤ 10 km)
Konsoleoberfläche Die RJ45-Konsoleoberfläche wird zur Verbindung zur Konsole und zur Implementierung von Konfigurationsfunktionen vor Ort verwendet.
Abmessungen (W x D x H, ohne Verpackungsmaterial) [mm]

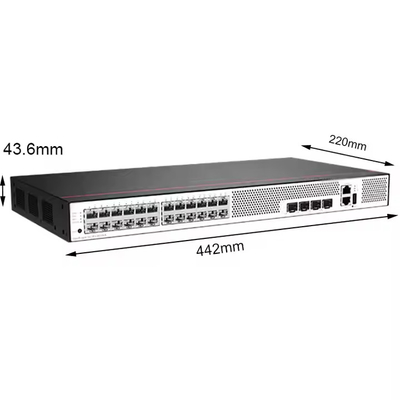

Grundabmessungen (Tiefe ist der Abstand ohne die hervorstehenden Strukturteile der Vorder- und Rückplatten): 442,0 mm × 220,0 mm × 43,6 mm
Maximale Abmessungen (Tiefe ist der maximale Abstand von der auf der Frontplatte hervorstehenden Schachtel zum auf der Rückplatte hervorstehenden Bauteil): 442,0 mm × 227,0 mm × 43,6 mm
Abmessungen (W x D x H, einschließlich Verpackungsmaterial) [mm] 550,0 mm × 360,0 mm × 90,0 mm
Fahrgestellhöhe [U] 1U
Gewicht (ohne Verpackungsmaterialien) [kg] 2,45 kg
Gewicht (einschließlich Verpackungsmaterialien) [kg] 3,34kg
Typischer Stromverbrauch [W] 32,7 W
Typischer Wärmeabbauwert [BTU/Stunde] 111,58 BTU/Stunde
Maximaler Stromverbrauch [W] 47,6 W
Höchstwert der Wärmeabgabe [BTU/Stunde] 162,42 BTU/Stunde
Leistungsaufwand im Ruhezustand [W] 18,4 W
MTBF [Jahre] 64.3 Jahre
MTTR [Stunden] 2 Stunden
Verfügbarkeit > 0.99999
Umgebungsgeräusche (Tonleistung) [dB (A) ] 39dB (A) ]
Umgebungsgeräusche (Schalldruck) [dB (A) ] 27.2dB (A) ]
Die Anzahl der Kartenplätze beträgt 0
Die Anzahl der Stromslots beträgt 0
Anzahl der Lüftermodule 1
Leistungsredundanz nicht unterstützt
Langfristige Betriebstemperatur der Umgebung [°C]
-5°C bis +50°C (0 m bis 1800 m Höhe, Unterstützung eines nichtindustriellen optischen Moduls)
-5°C~+55°C (0m~1800m Höhenhöhe, unterstützt ≤10km industrielle optische Module)
Betriebstemperaturänderungsgrenze [°C]
Bei 1800 m bis 5000 m wird die maximale Temperaturvorgabe für jede 220 m höhere Höhe um 1 °C verringert.
Die Einrichtung unterstützt nicht das Starten, wenn die Umgebungstemperatur unter 0 °C liegt.
Wenn das optische Modul ≥ 70 km entfernt ist, beträgt die Betriebstemperatur -5°C~+45°C.
Aufbewahrungstemperatur [°C] -40°C~+70°C
Relative Luftfeuchtigkeit bei Langzeitbeschäftigung [RH] 5%RH~95%RH, nicht kondensierend
Langfristige Arbeitshöhe [m] 0m~5000m
Aufbewahrungshöhe [m] 0 m~5000 m
Stromversorgungssystem: eingebaute Wechselstromversorgung
Nennspannung der Eingangsanlage [V]
Wechselstrom-Eingang: 100 V Wechselstrom ~ 240 V Wechselstrom; 50/60 Hz
Hochspannungs-Gleichspannungs-Eingang: 110V DC~250V DC
Eintrittsspannungsbereich [V]
Wechselstrom-Eingang: 90V Wechselstrom ~ 264V Wechselstrom; 47Hz 63Hz
Hochspannungs-Gleichspannungs-Eingang: 88V DC~300V DC
Höchststrom [A] 2A
512 MB RAM
Blitz 512 MB
Typ der Benutzeroberfläche der Konsole RJ45
ETH-Management-Port-Typ wird nicht unterstützt
USB-Schnittstelle nicht unterstützt
Echtzeituhren (RTCs) werden nicht unterstützt
